またまた・・・三重県から盆休み前にお預かりさせて頂きました沼○様





今回の作業は・・・













＜　ＣＯＤＥ ＰＨＡＮＴＯＭ ＥＸ　＞













＜　レイヤードサウンドオーディオシステム　４チャンネルセット　＞

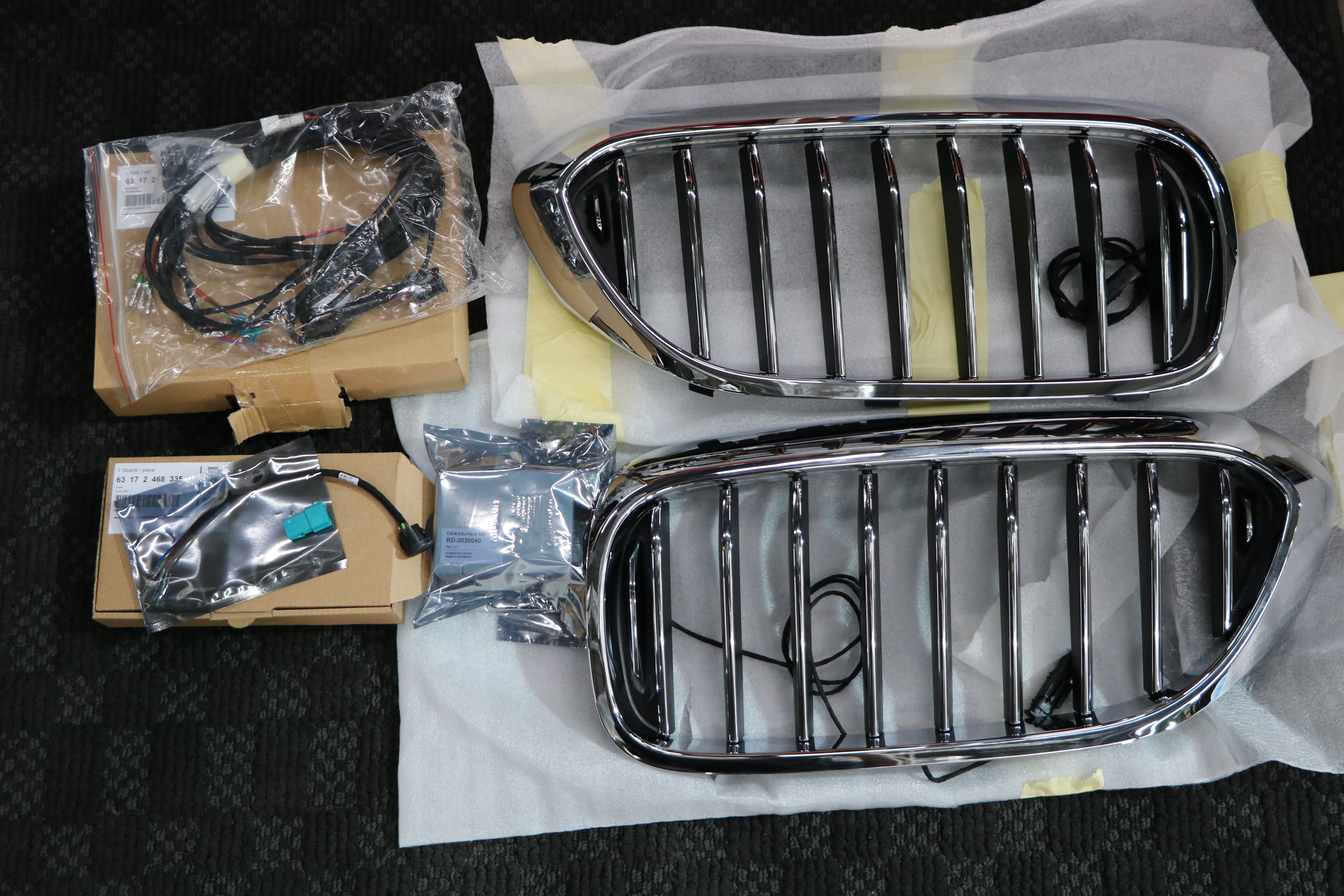

＜　ＢＭＷ純正（本国オプション）アイコニック（光るグリル）　＞













＜　バーのペイント　＞













先ずは、上の画像のバー　何処のバーかと言いますと・・・





フロントグリルの奥にあるバーです。

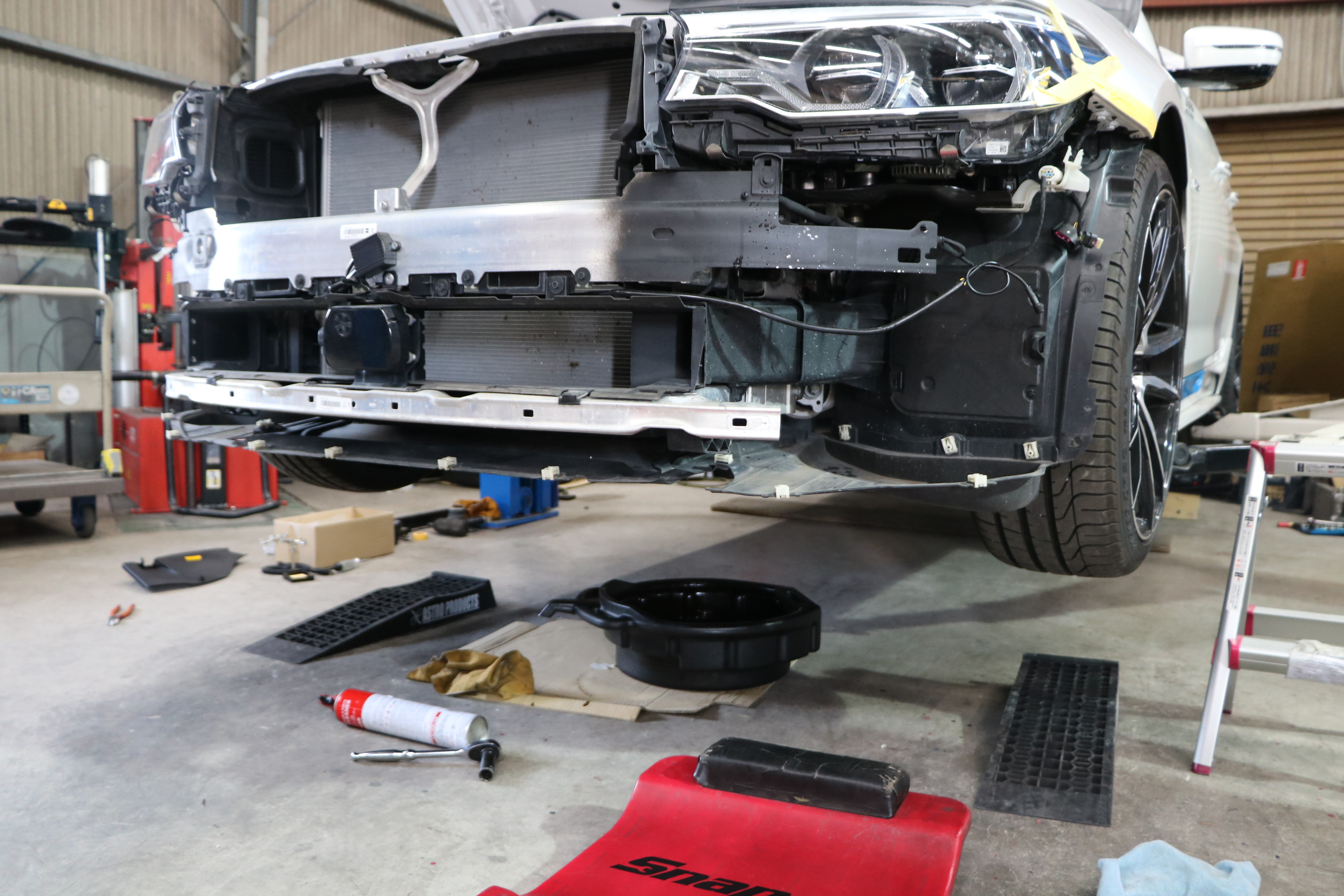

光るグリルの取り付けもあるので、フロントバンパーからの脱着。

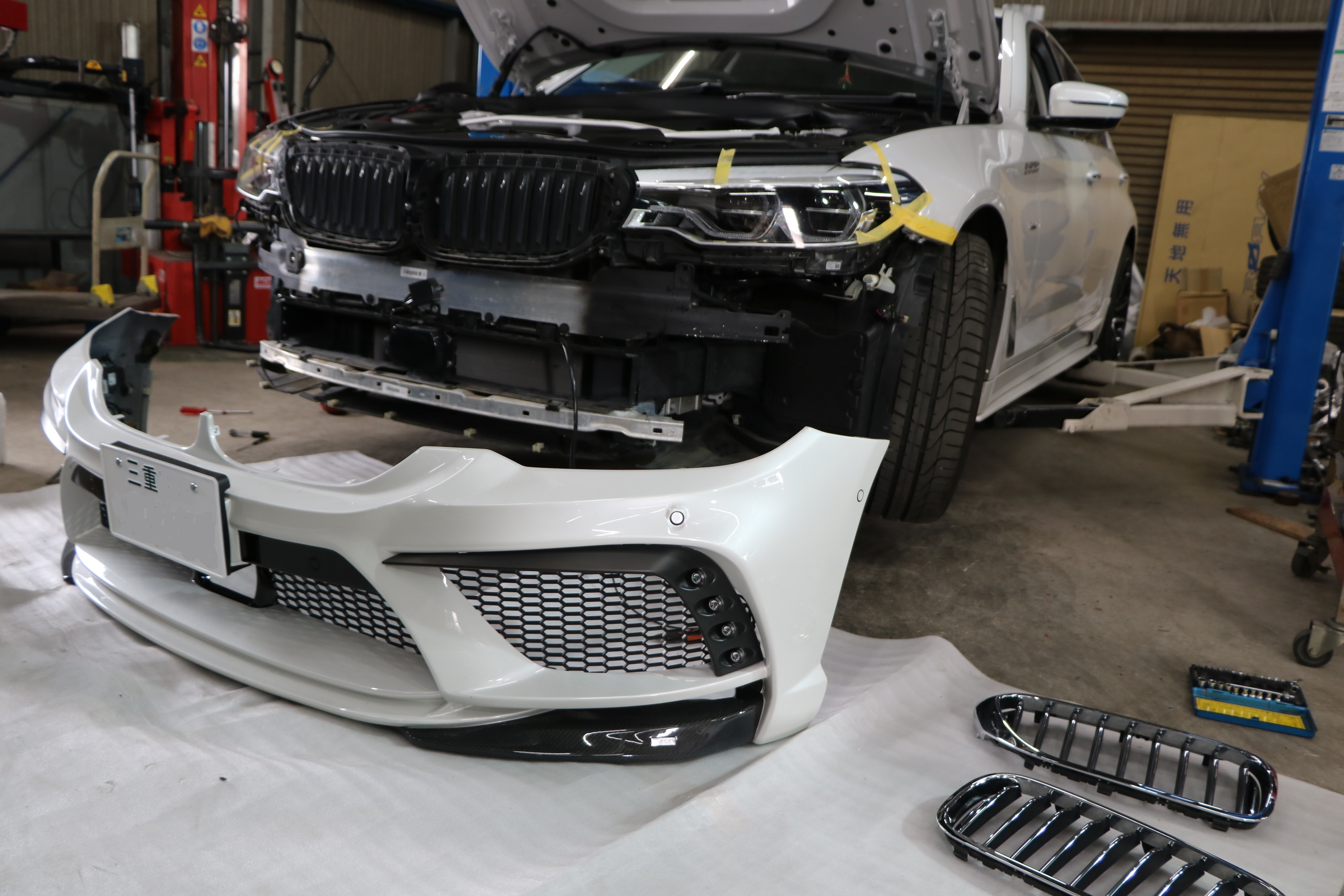

＜　グリルの取り外し　＞

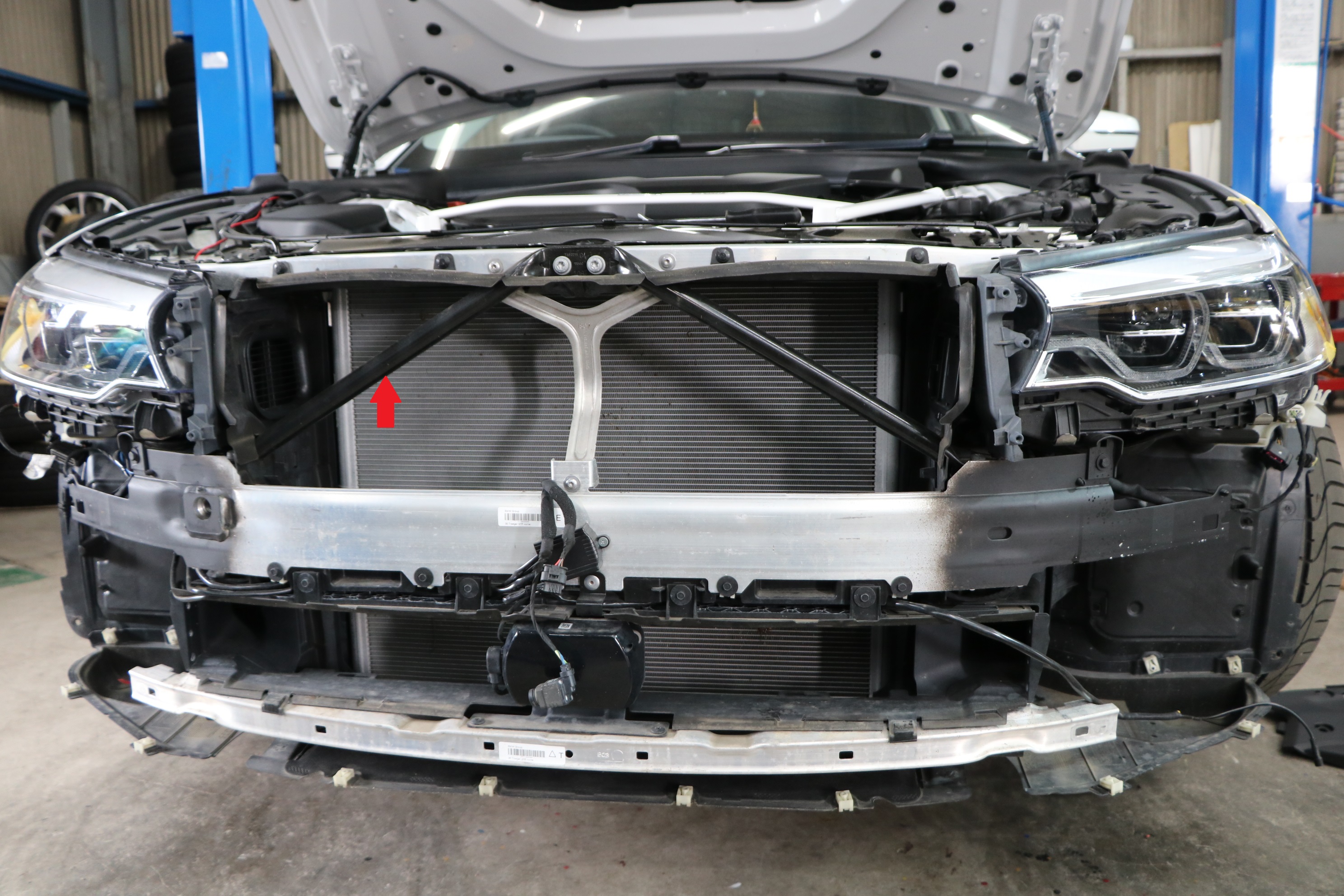

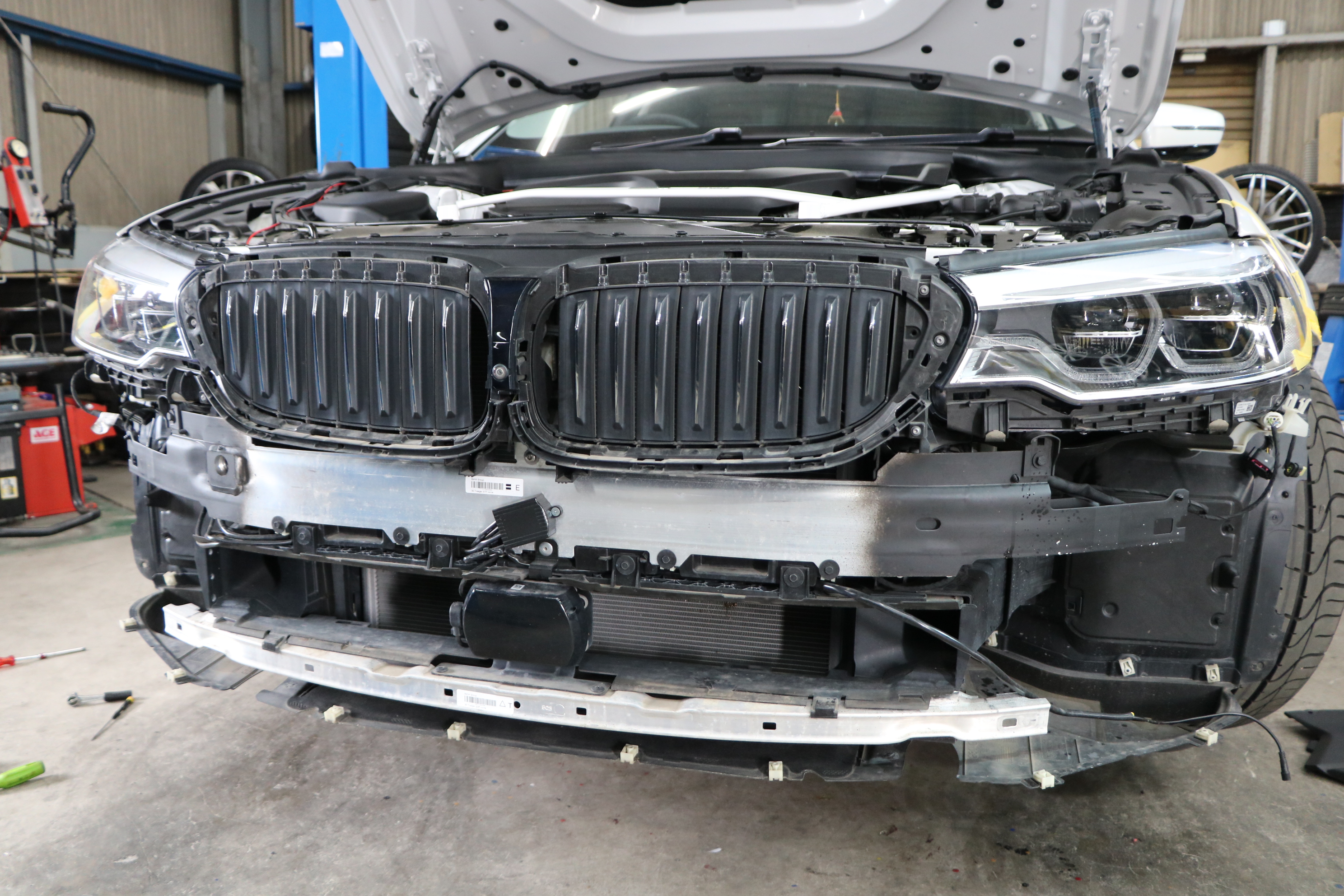

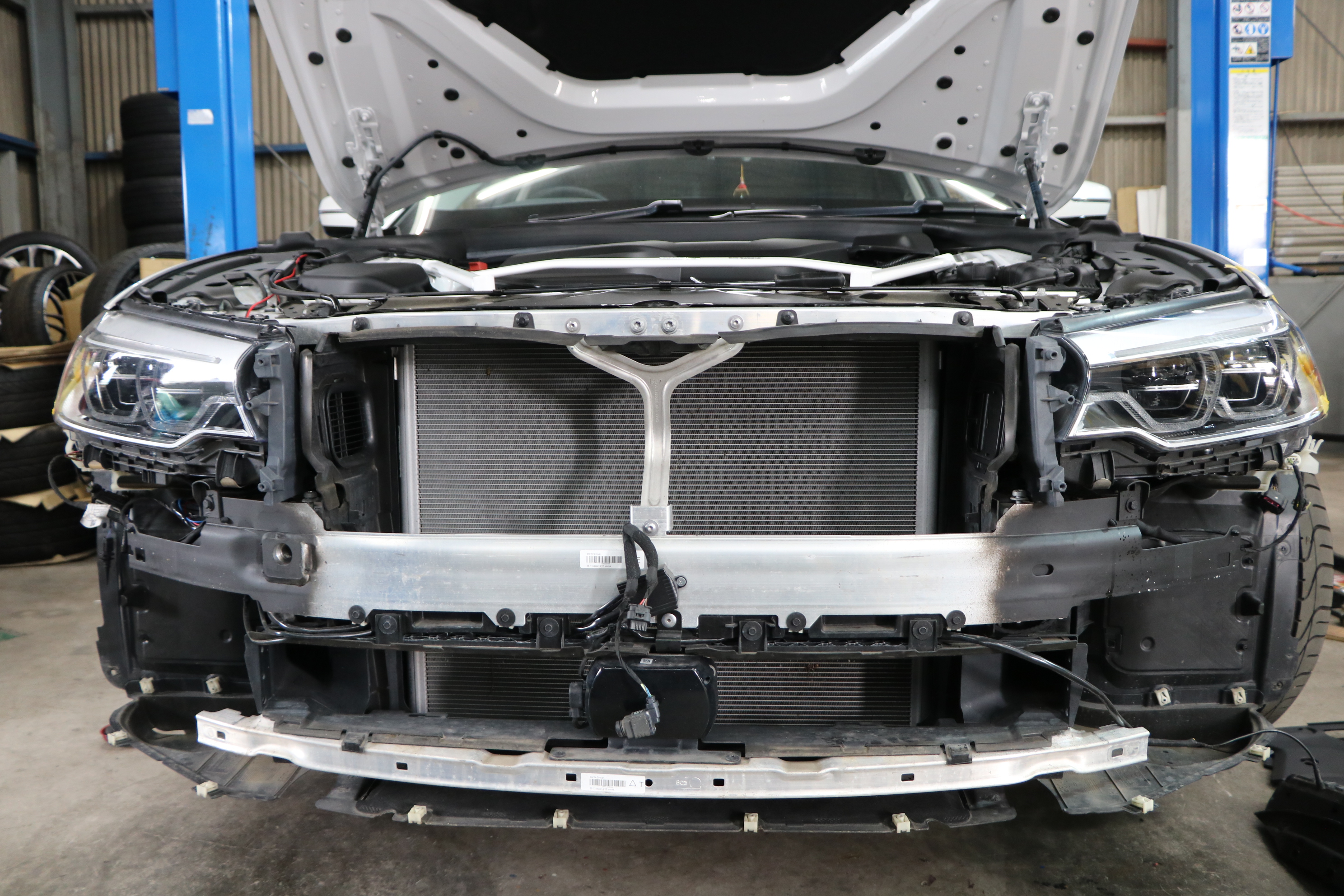

＜　グリルを取り外すと・・・出て来ましたバー（赤矢印）＞

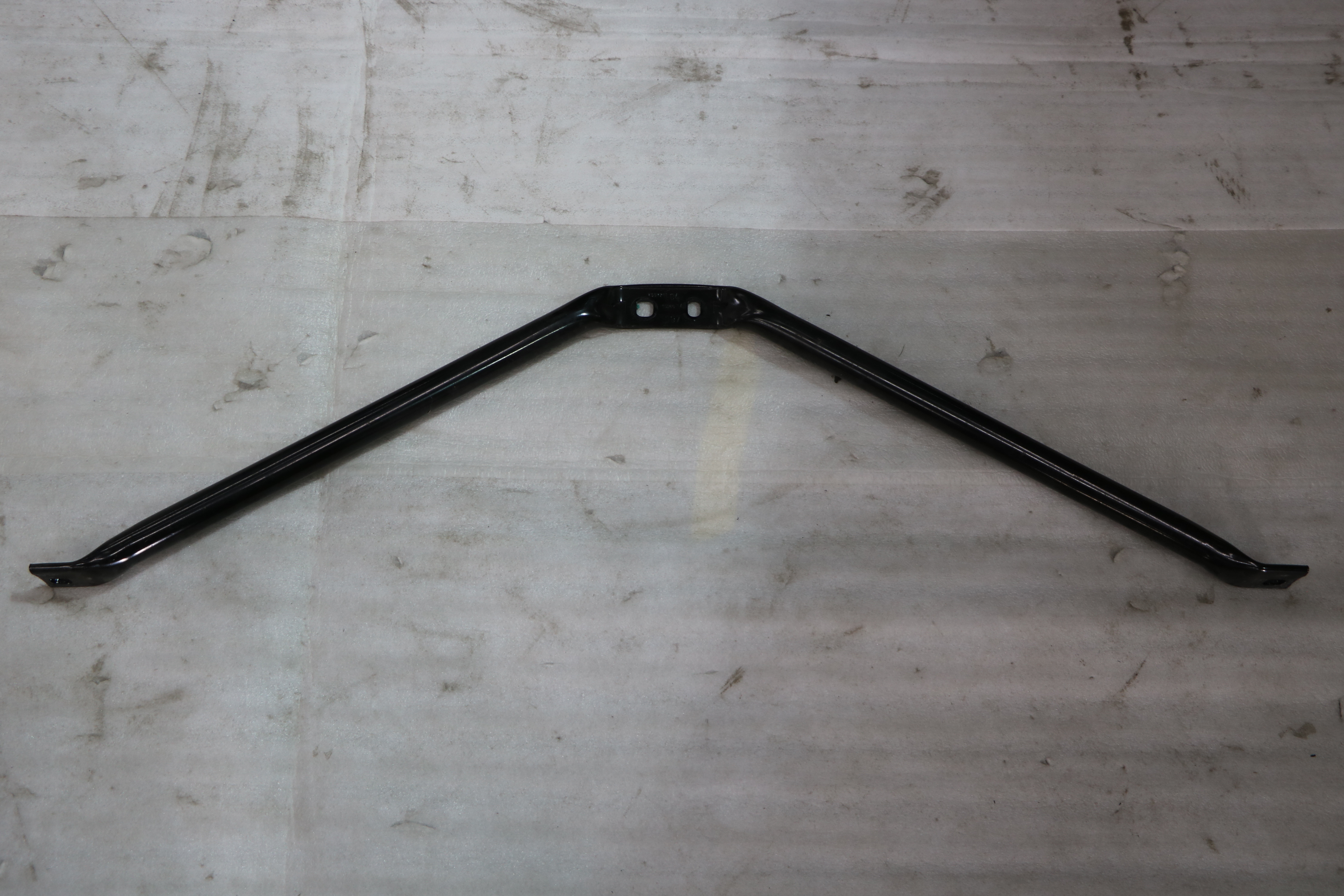

＜　バーを取り外し・・・フロント作業は、ここまで♪　＞













一旦リフトから降ろし・・・レイヤードサウンドオーディオシステム/グリルのＬＥＤスイッチ取り付け





ＣＯＤＥ　ＰＨＡＮＴＯＭ　ＥＸの配線などの作業をする為・・・





運転席足元/助手席足元/Ａピラー左右/天井/サイドカバー/トランクなどなど





分解して、一気に室内作業を行います。

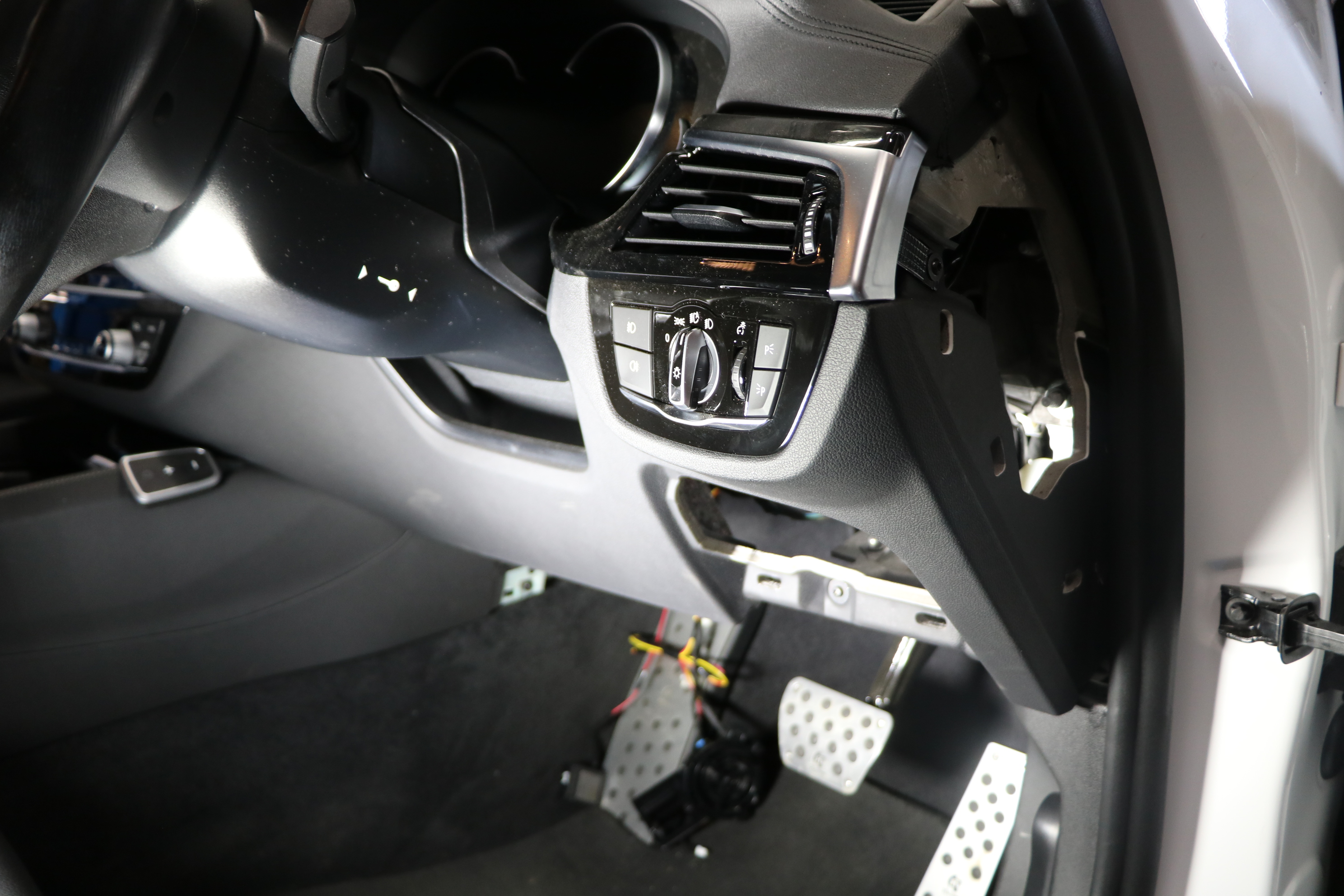

＜　運転席足元　＞

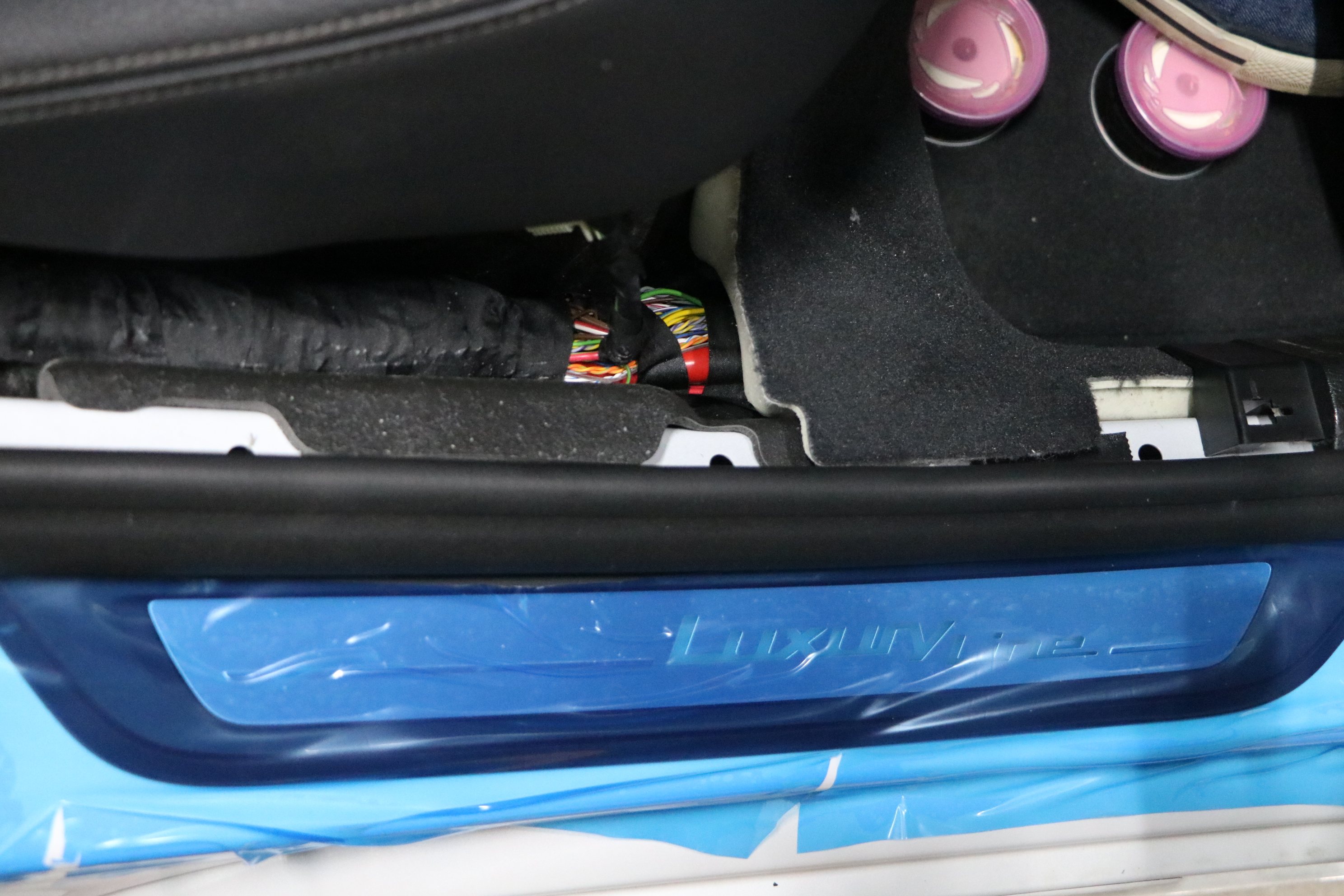

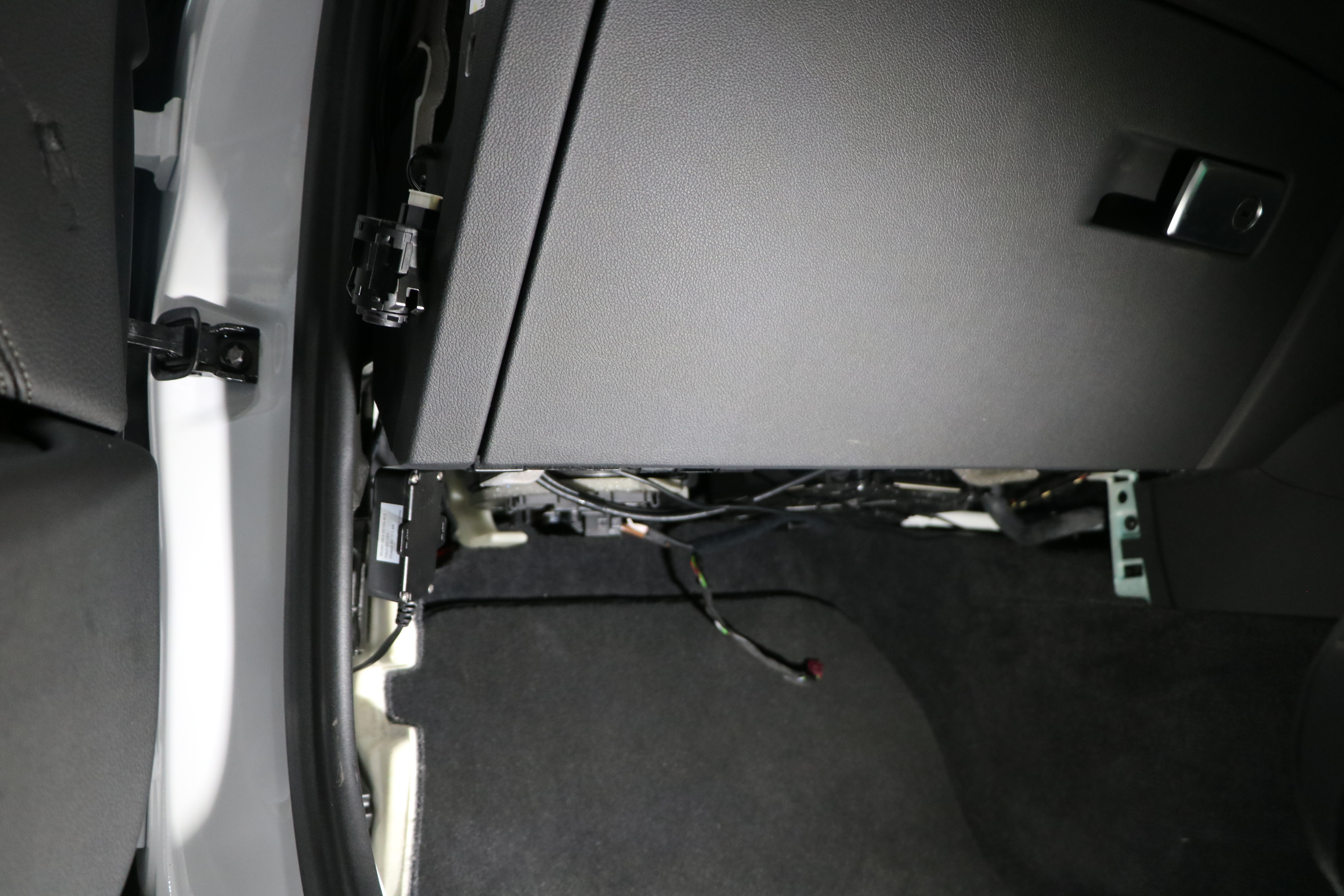

＜　助手席足元　＞

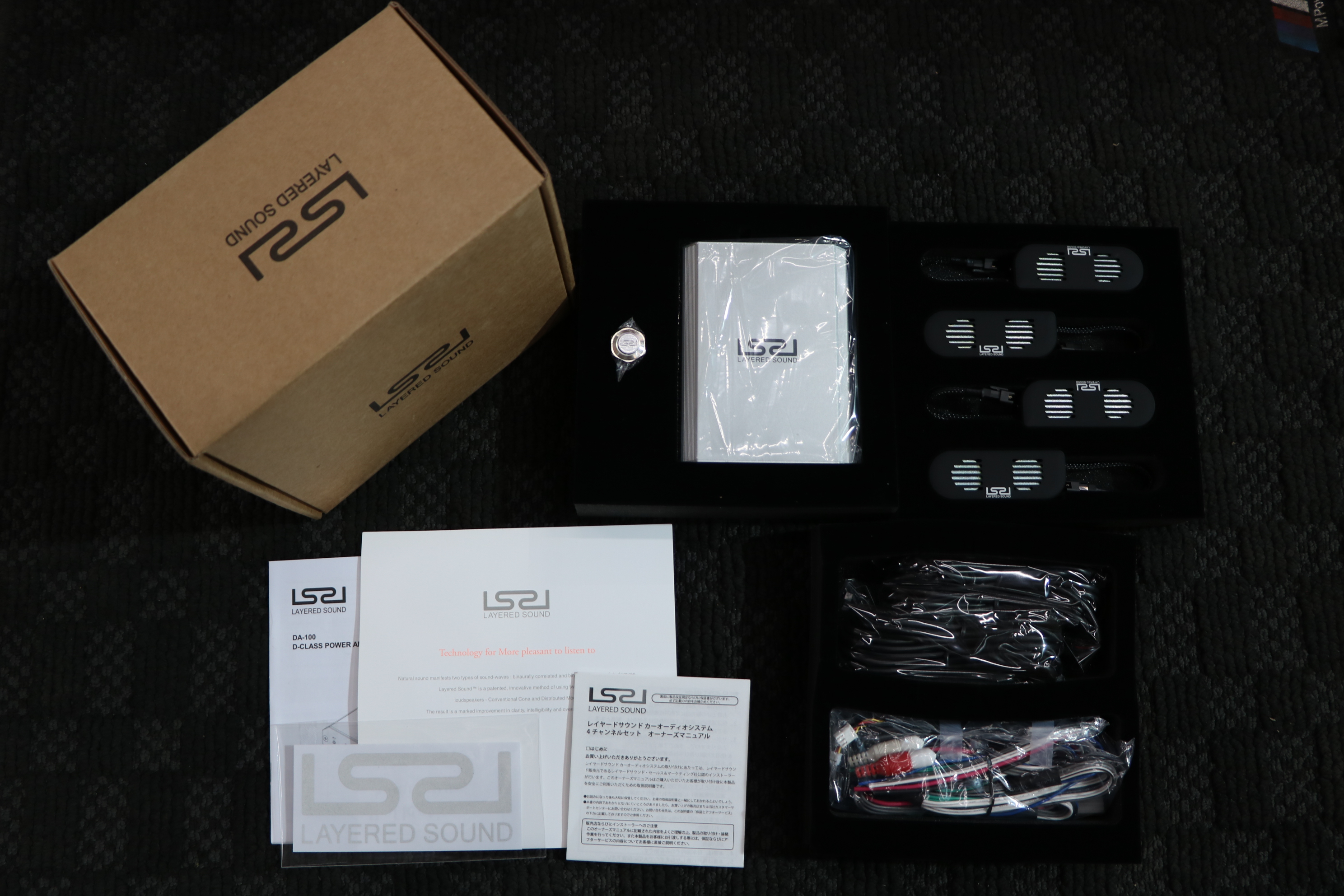

レイヤードサウンドオーディオシステムの取り付けから・・・





フロントは、Ａピラーの中に貼り付け　リヤは、Ｂピラーの天井へ





ユニット＆ＯＮ/ＯＦＦスイッチは、お客様依頼の運転席の小物入れ。

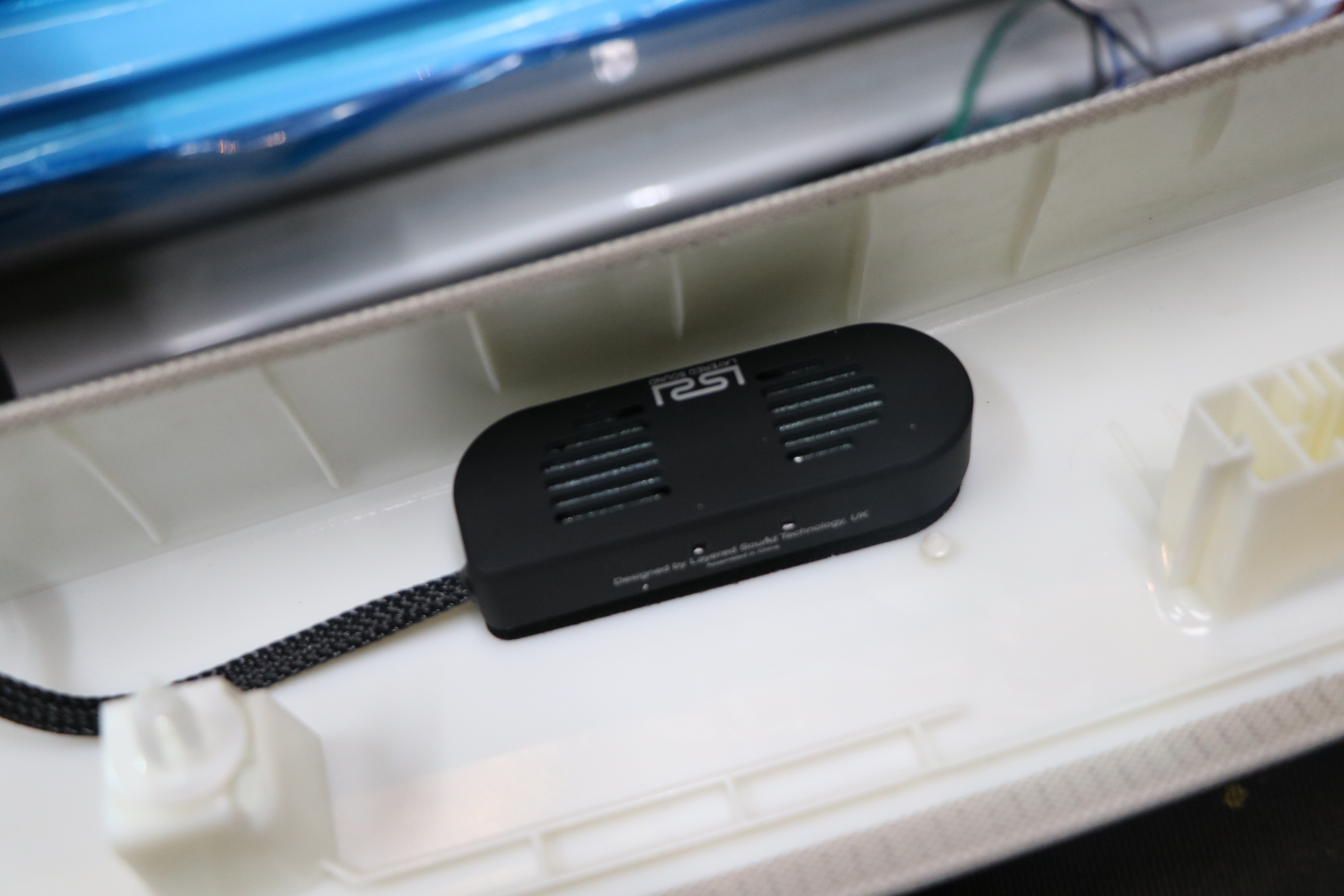

＜　Ａピラー裏面にスピーカー　＞

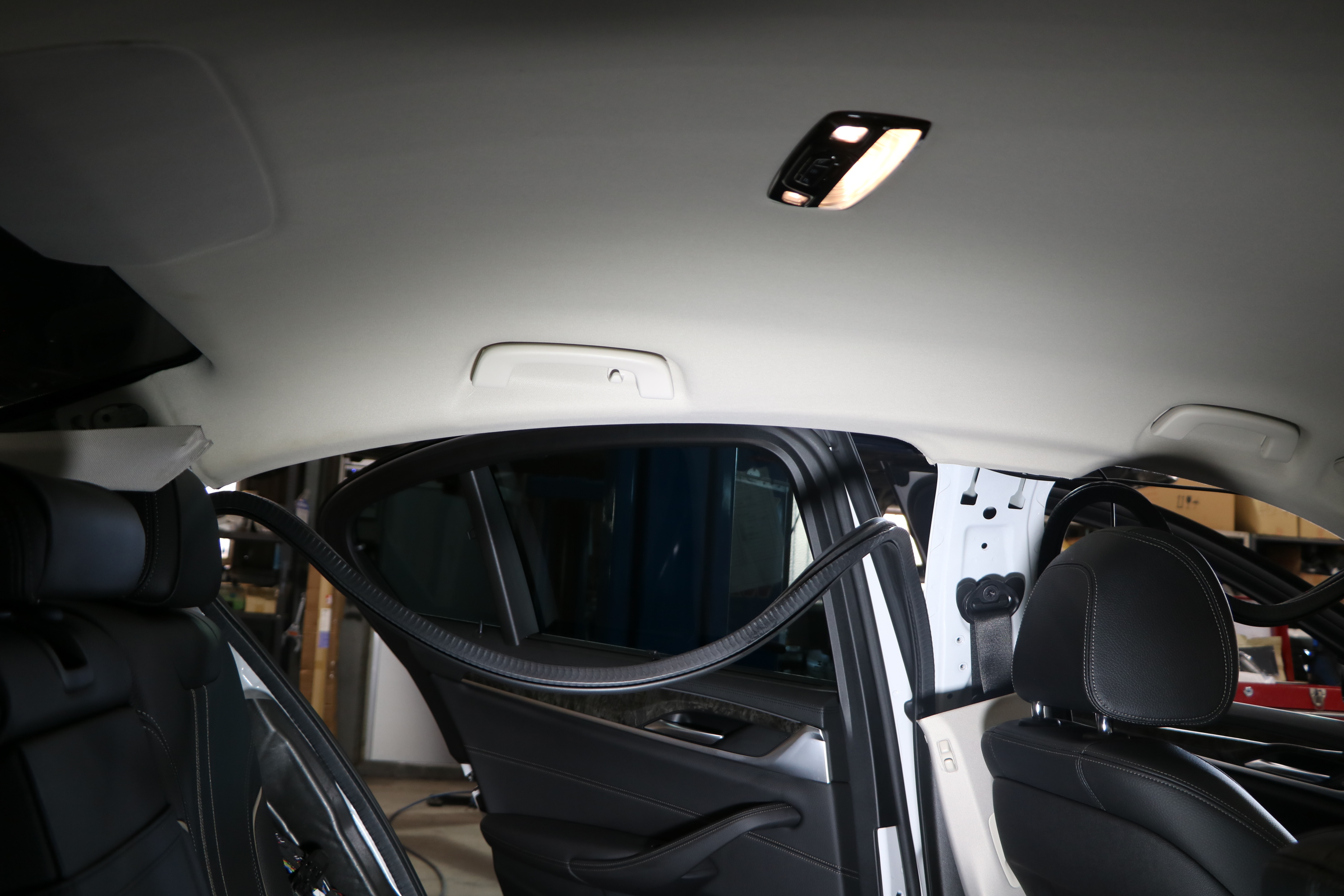

＜　天井落として、リヤのスピーカー取り付け　＞

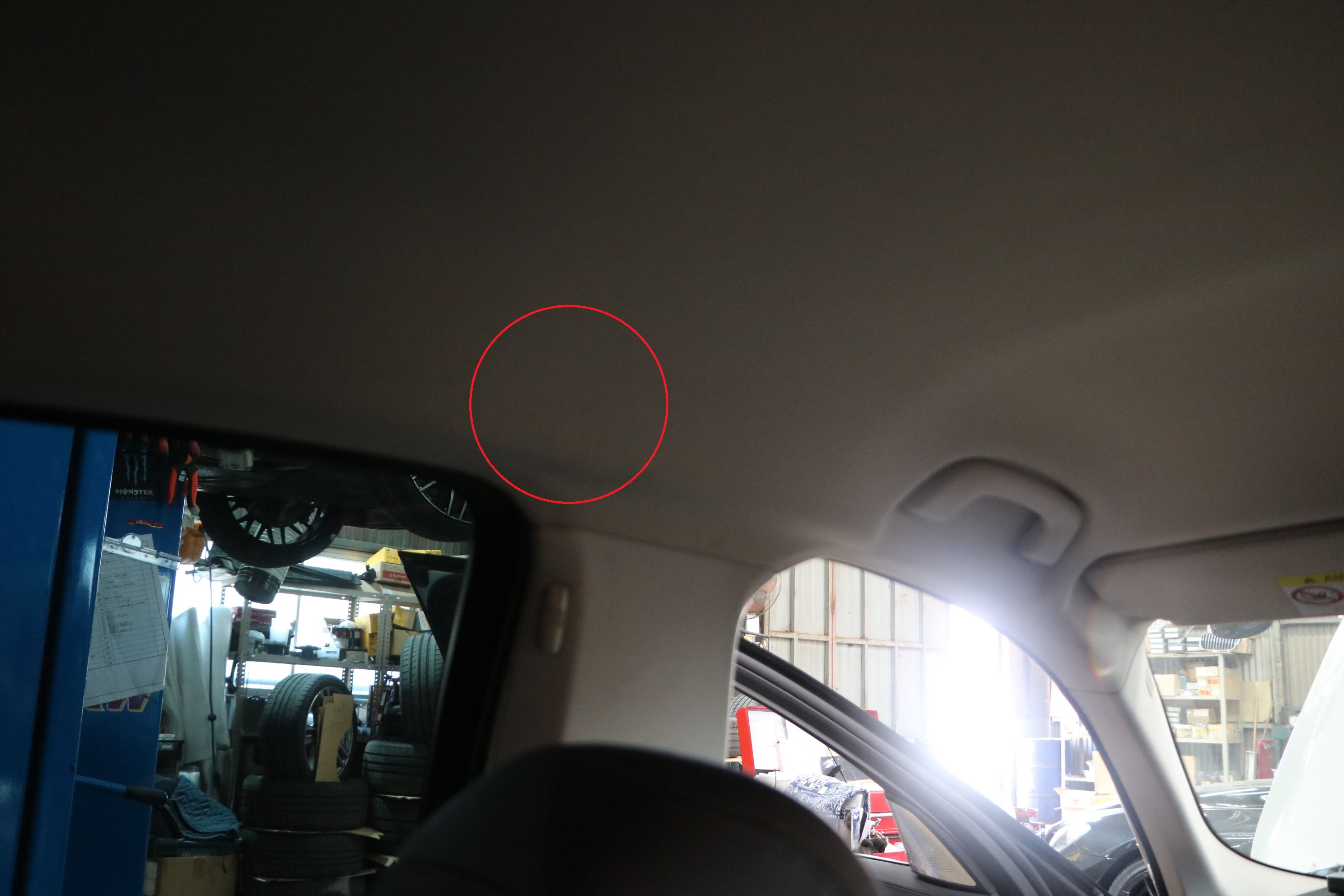

＜　赤丸部分の裏側に取り付けてます。＞

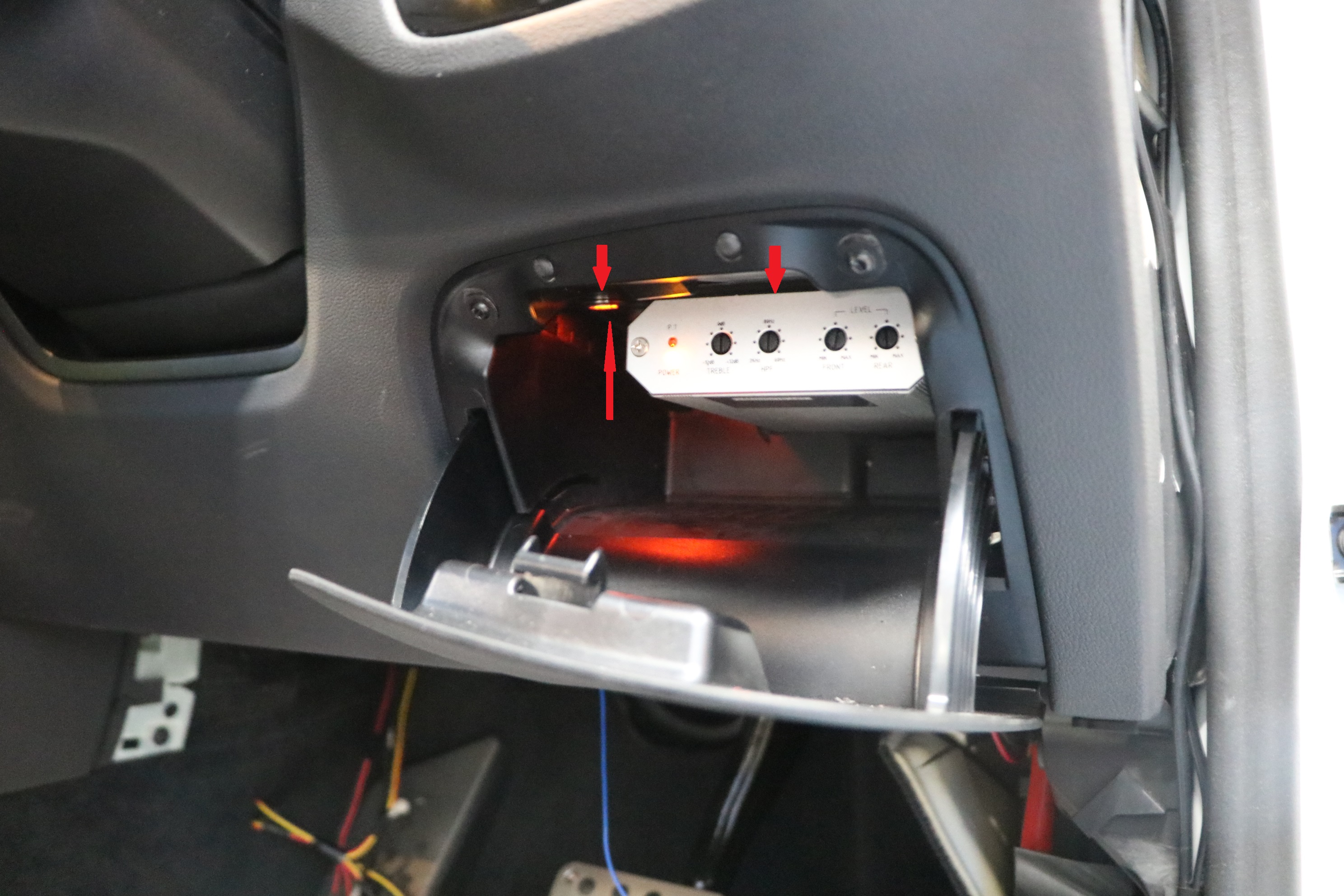

＜　ユニット＆スイッチ（下から上に指している矢印はグリル用です。）　＞













そして、取り付け完了後音のテスト





2チャンネルセットの場合は、Ａピラーがスピーカーになりますが・・・





4チャンネルセットは、Ｂピラーの天井に取り付ける為、





ほとんど天井一面がスピーカーに！

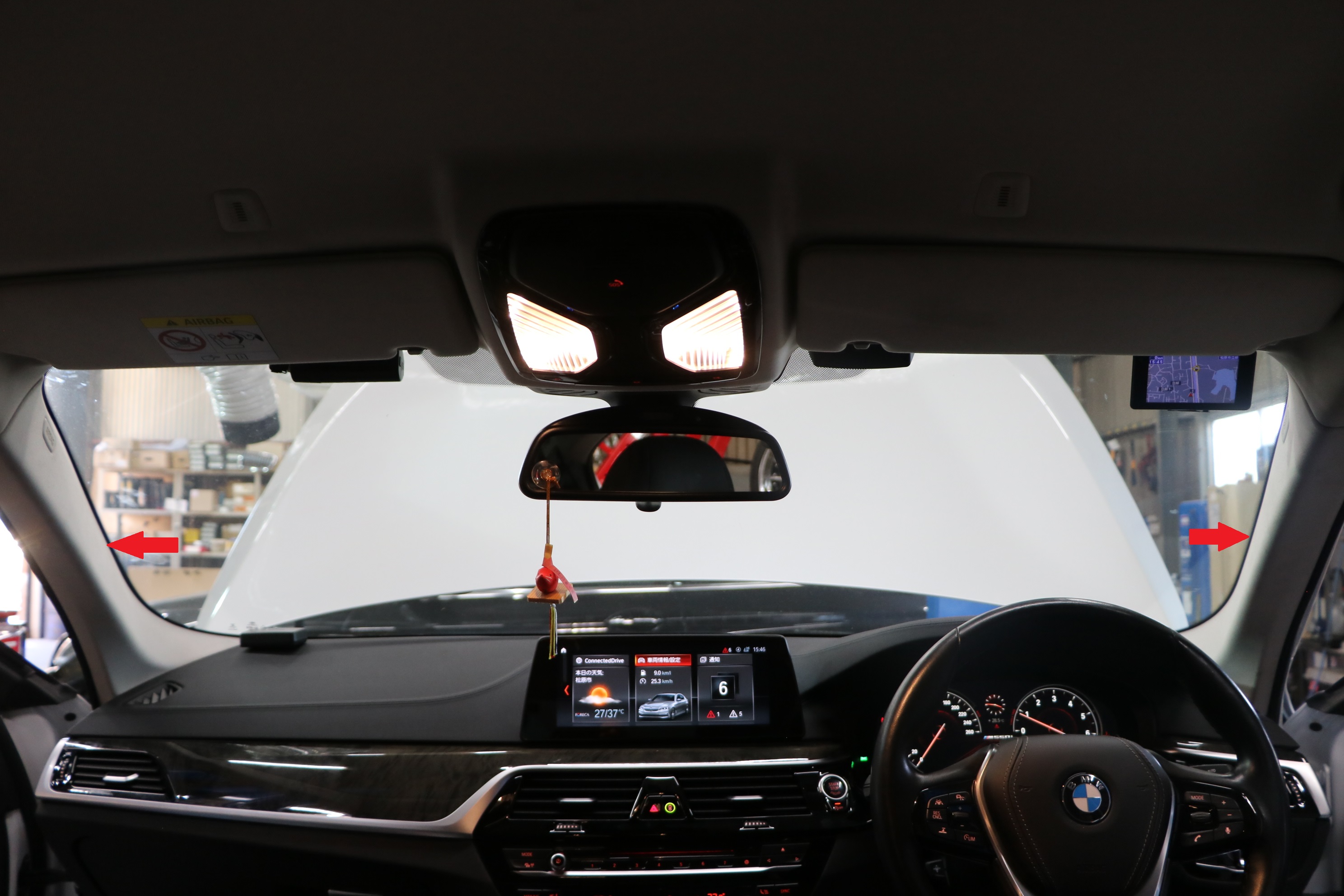

＜　矢印部左右Ａピラーがスピーカーに。＞

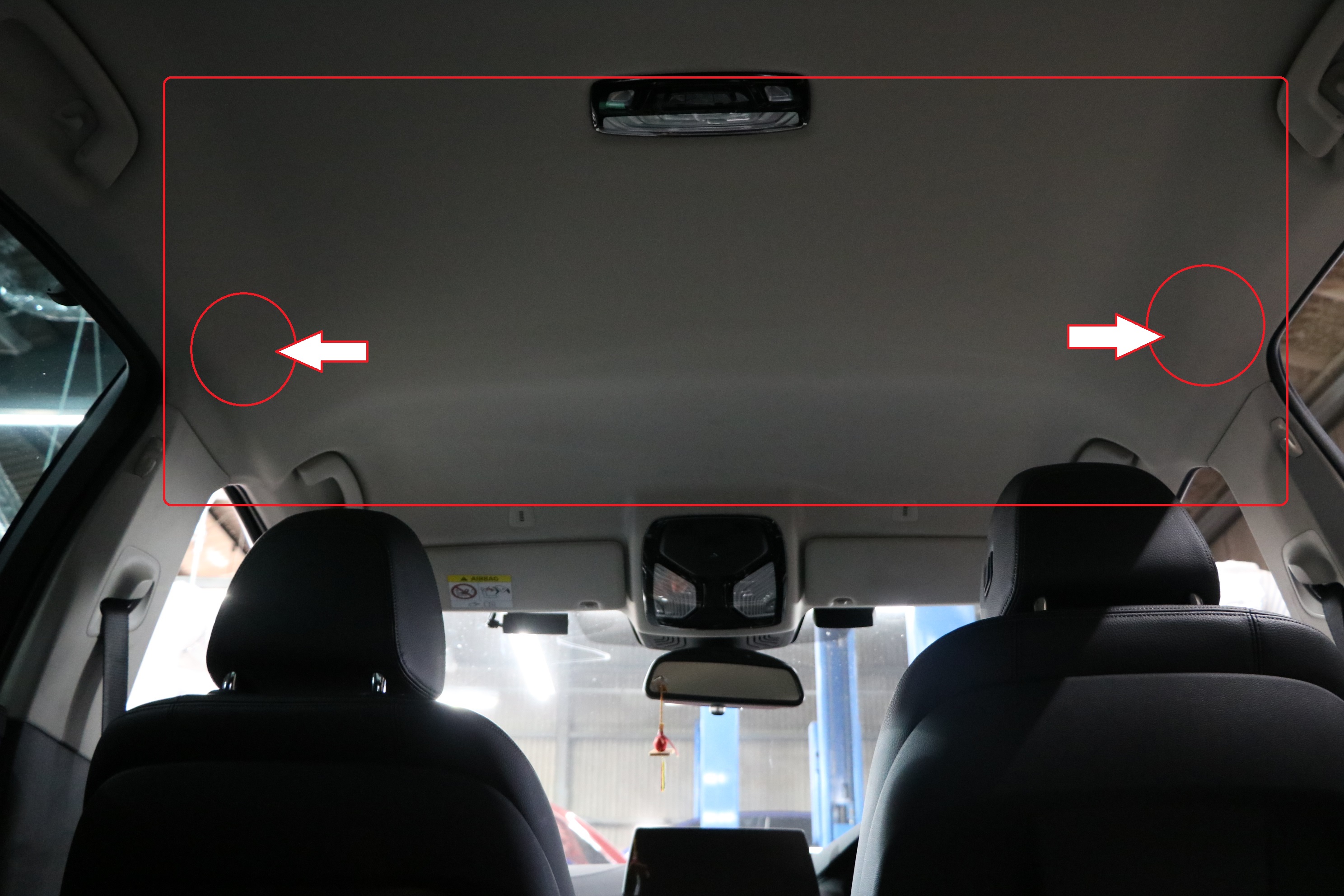

＜　赤丸部分に取り付けてますが・・・天井のほとんど全面スピーカー＞













ＣＯＤＥ　ＰＨＡＮＴＯＭの室内配線は、コンピューターからパルス信号を取り





トランクルームまで配線を持って行きます。





トランクを分解し、ハーネスが引き終わった地点で・・・





室内作業を一旦中断し、再度リフトアップしてマフラーのスピーカー作業へ。













＜　リヤサイドカバーを外しハーネスをトランクルームへ　＞

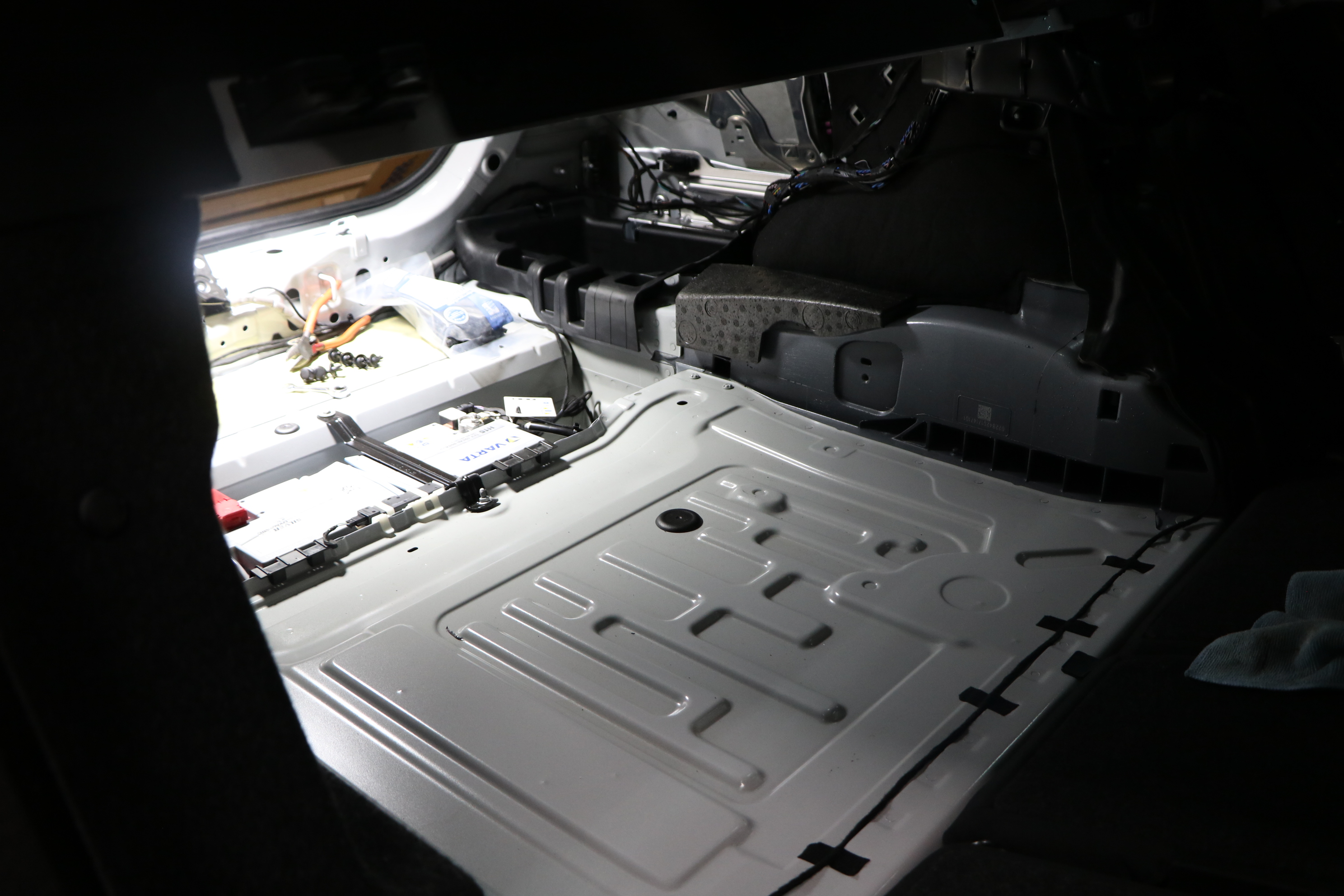

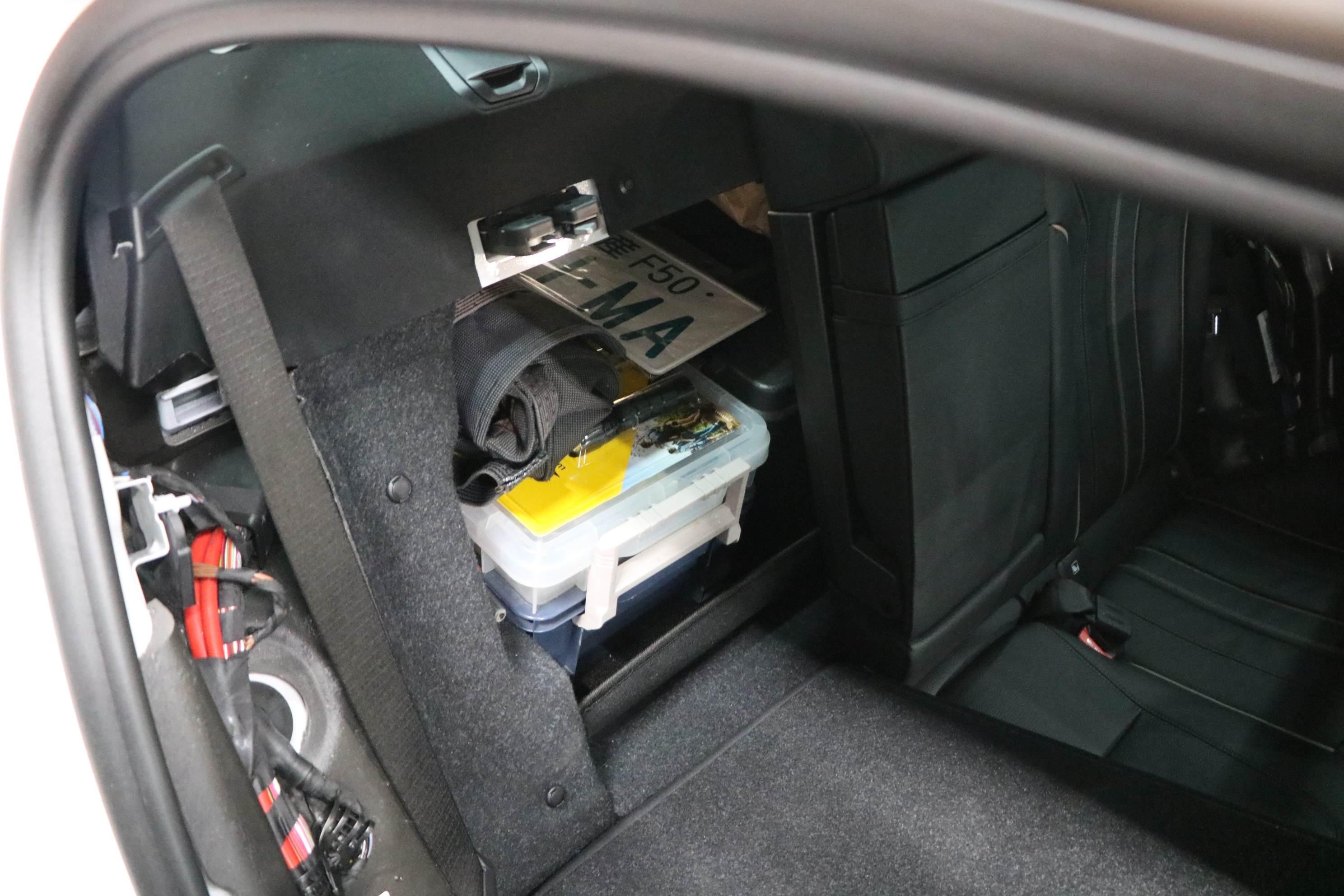

＜トランクルームの内張も脱着　＞













誠に申し訳ございませんが、トランクルームのお荷物が元々の場所から





作業完了後に位置が変わっているかも知れませんが、ご了承くださいませ。

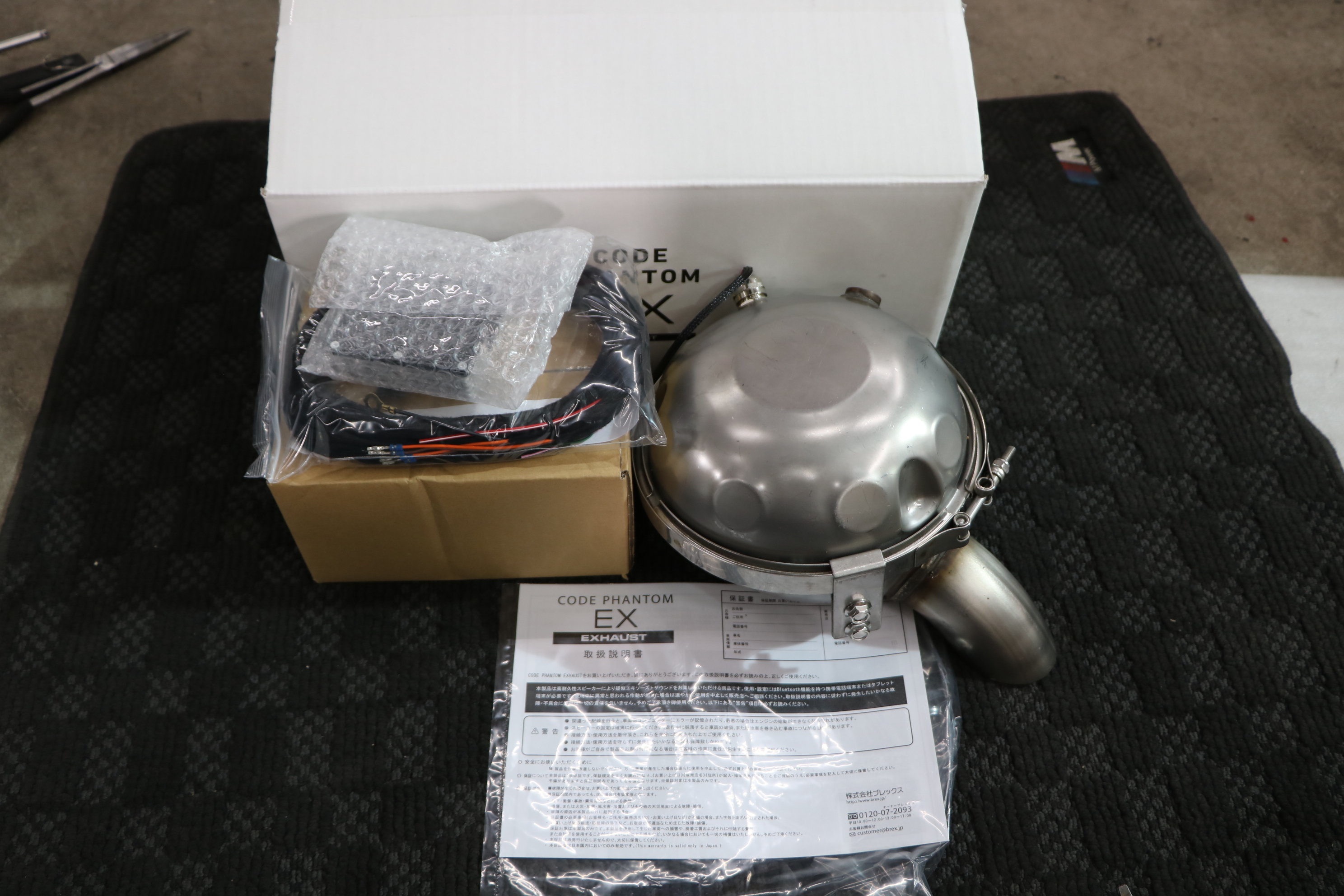

ＣＯＤＥ　ＰＨＡＮＴＯＭのスピーカーを取り付けの為





リヤマフラーを脱着。耐熱版/アンダーカバーを取り外し加工しの作業。

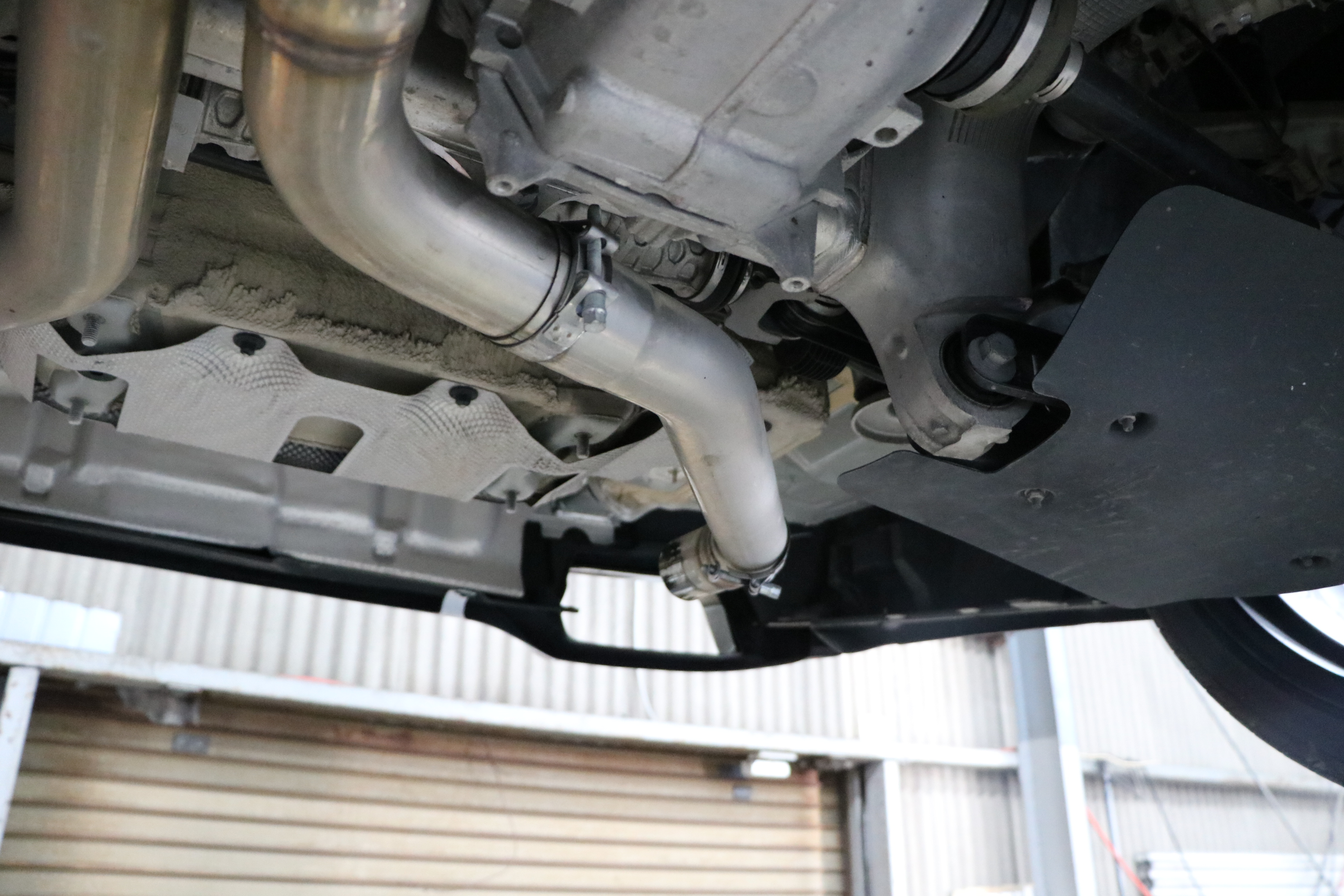

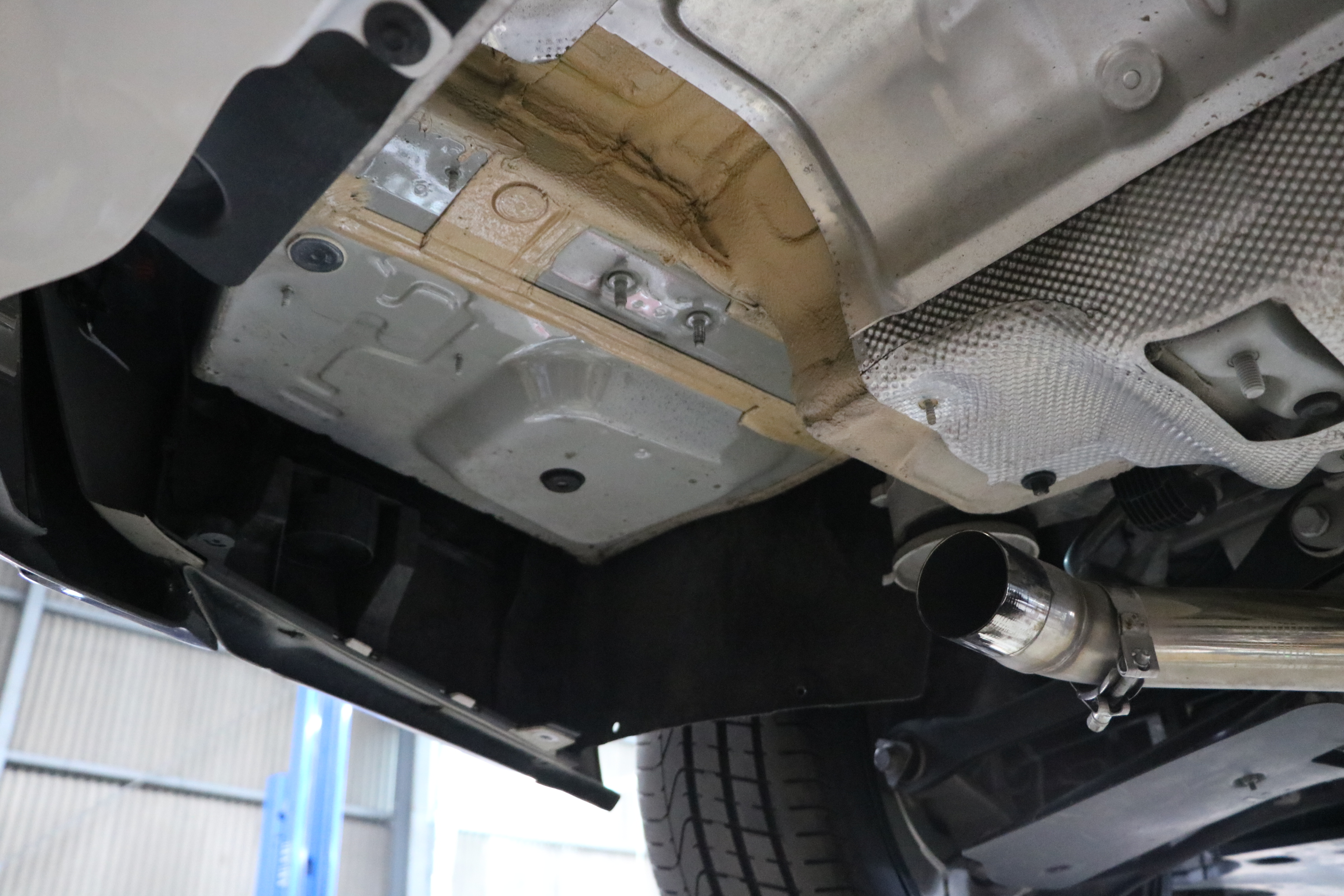

＜　リヤマフラー脱着　耐熱版/アンダーカバー取り外し　＞

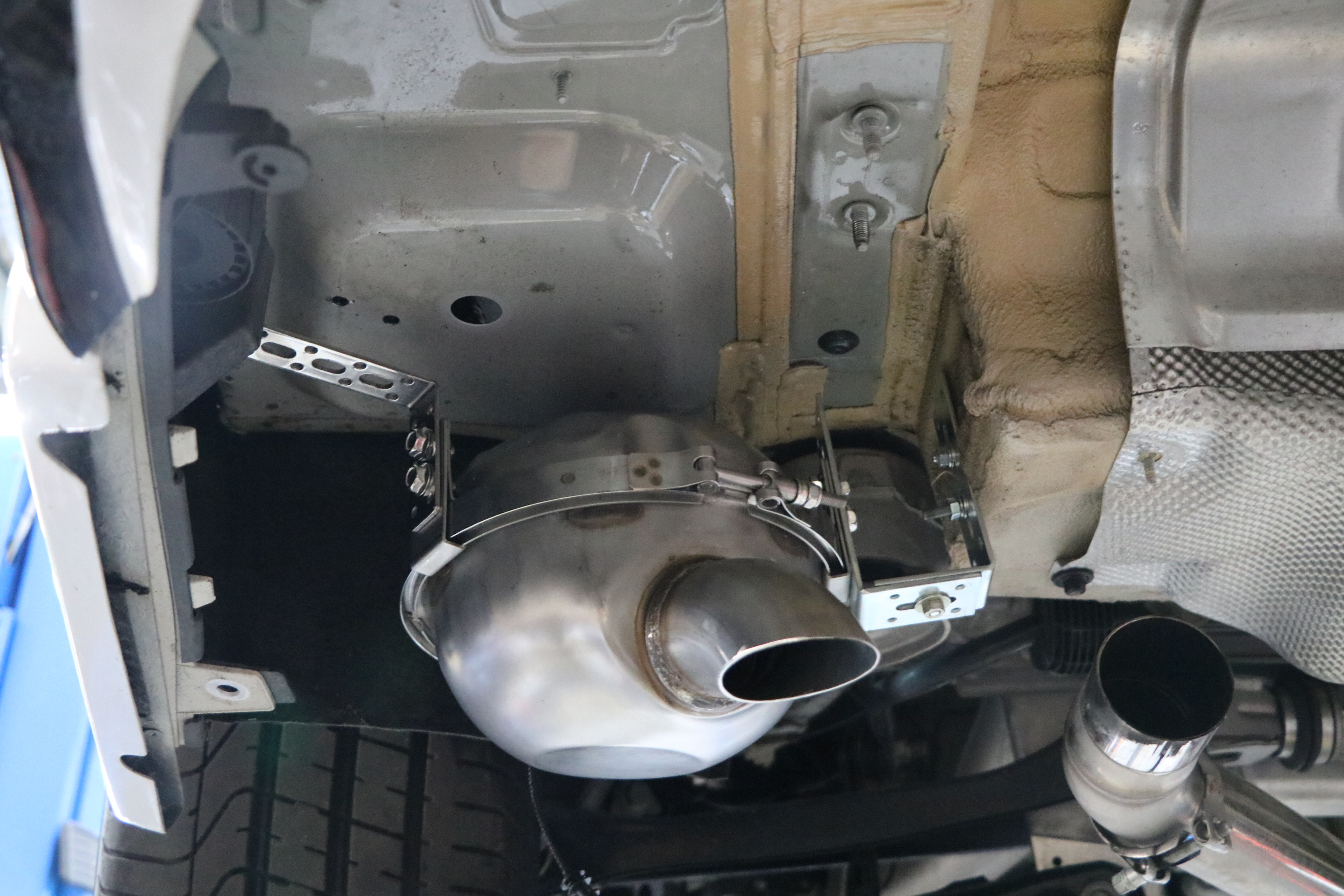

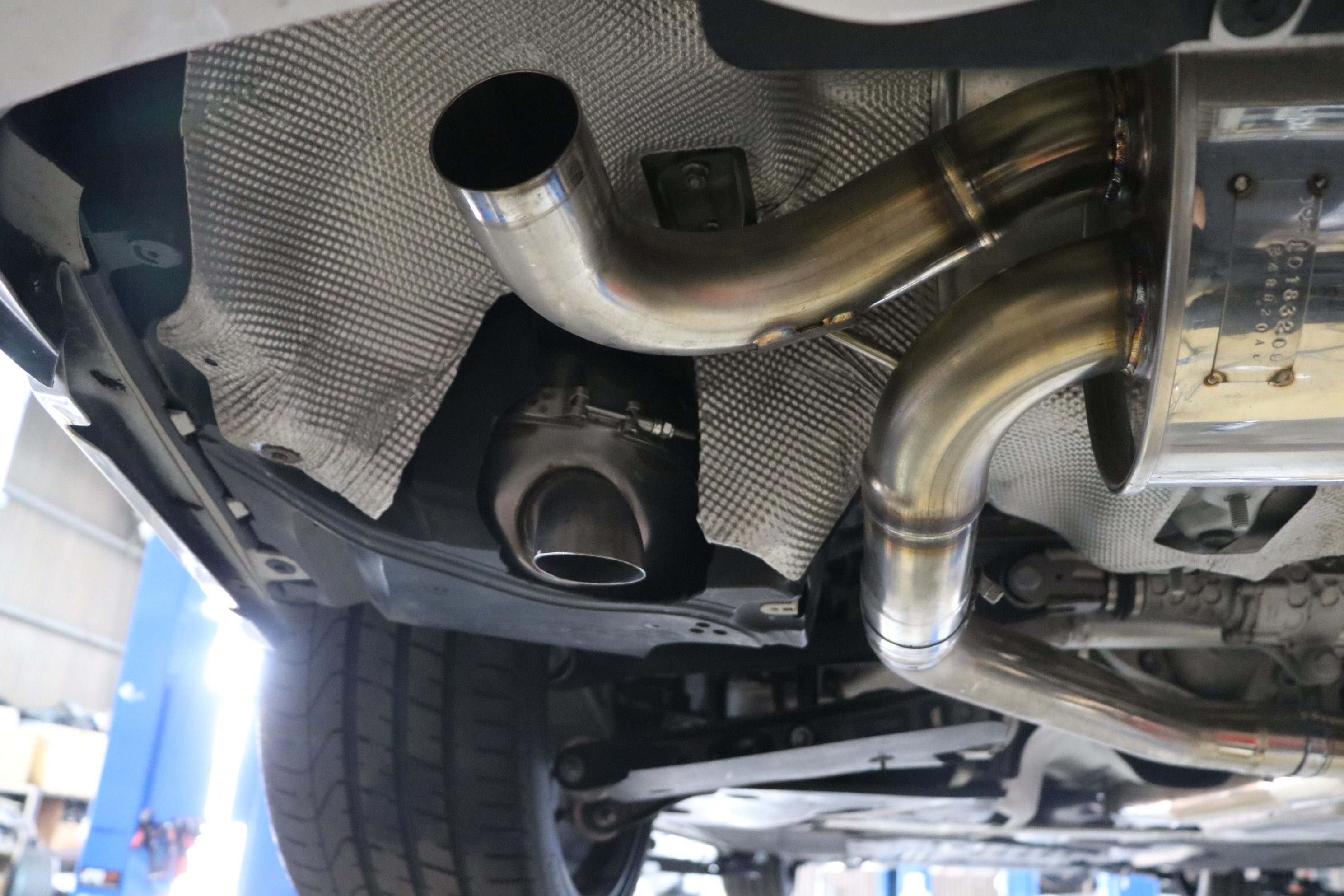

＜　スピーカーの取り付けは・・・こんな感じです。＞













取り付けの目処が経ち・・・今度は、スピーカーへの配線をする為トランクルームへ。





全ての配線を接続し、ユニットの取り付け

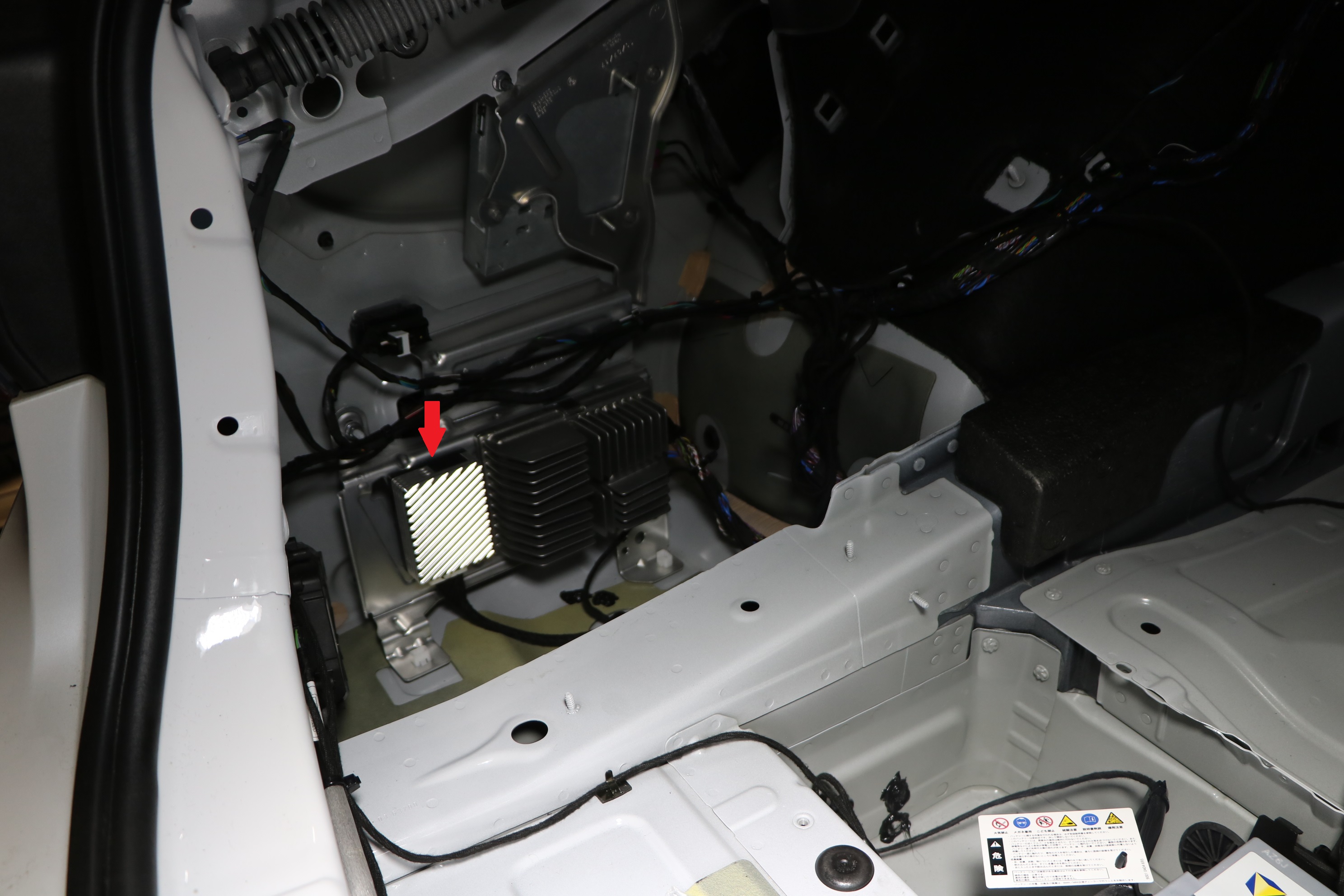

＜　赤矢印がユニットになります。＞













配線が終わりスピーカーの取り付けに戻り完成した画像がコチラ。













＜　こんな感じで仕上がってます。＞













組み付ける前に・・・サウンドチェック





スマートフォンでアプリをダウンロードして音の設定が出来ます。

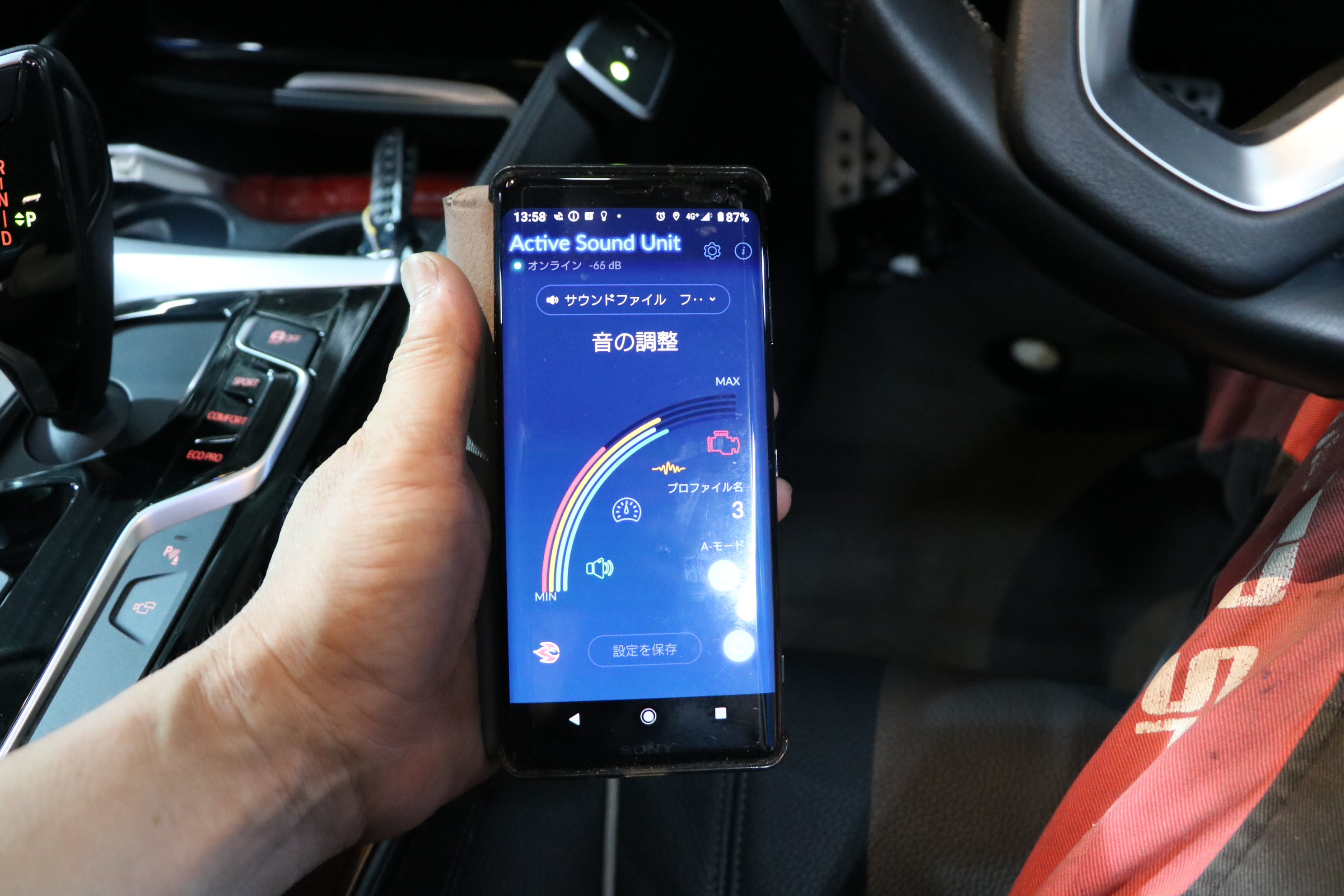

＜　こんな感じです。＞













問題なく作動するので・・・





トランクルーム、その他の分解した場所の組み付けが完成しております。













＜　追加作業頂きました　エンジンオイル交換も終えています。＞













後は、バーが塗り上がって来てグリルの作業で今回の依頼を頂きました





作業が全て完成致します。楽しみにお待ち下さいませ。





ｂｙ-山下
